PW系列平面二次包絡減速機輸出軸徑向承載能力

發布時間：2016/6/2 15:19:15 來源：海洋傳動

PW型平面二次包絡環面蝸桿減速器（GB/T16449—1996）其蝸齒面是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母線，通過相對運動包絡出蝸輪的齒面，稱為平面二次包絡環面蝸桿副。包括PWU、PWO、PWS型三種型式，適用于冶金、礦山、起重、運輸、石油、化工、建筑等行業機械設備的減速傳動。 (1) PWU型—蝸桿在蝸輪之下平面二次包絡環面蝸桿減速機; (2) PWO型—蝸桿在蝸輪之上平面二次包絡環面蝸桿減速機; (3) PWS型—蝸桿在蝸輪之側平面二次 PWS包絡蝸桿減速機—蝸桿在蝸輪之側

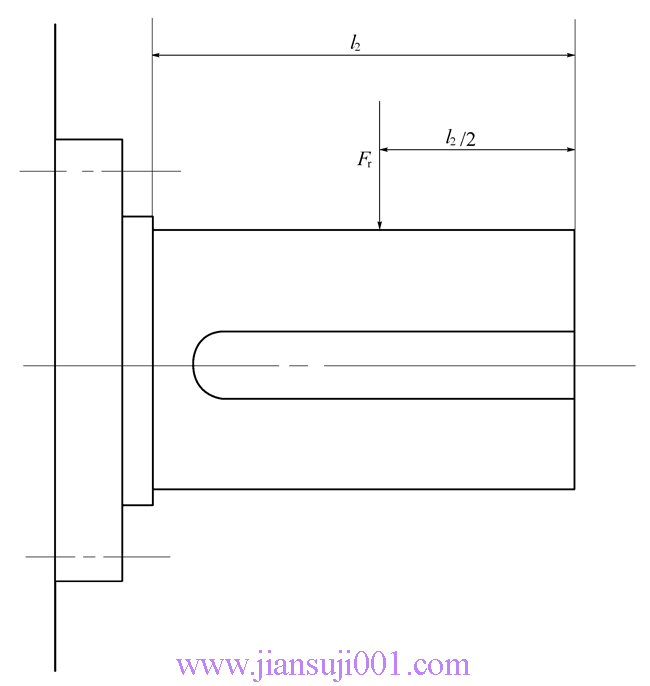

PW型蝸桿減速器輸出軸軸端許用徑向力F。

許用徑向力F₁

中心距/mm	80	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560	630	710
許用徑向力/N	2250	3500	5000	6500	9000	11000	14000	17000	21700	27000	31000	35000	40000	43000	46000	49000	52000	56000
